VA/VE事例

座ぐり穴破れの形状変更

BEFORE

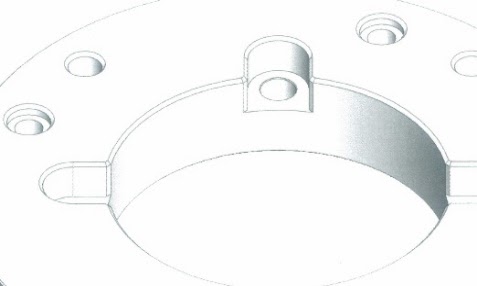

フランジ形状の部品でセンター穴とその近くにある固定ボルト用の座ぐり穴が干渉してしまい、薄く刃物状となった箇所が危険なことと変形などによる不具合の懸念となってしまいました。

AFTER

固定ボルト用の座ぐり穴をセンター穴方向にU字に削り取ってしまい、薄い刃物状が残らないものとしました。

POINT

メーカー様より組立作業時の安全性改善の相談を受け、機械加工工程の立場から「機能確保」と「工数を増やさない」形状の提案が採用され、小さな改善であったがスムーズに量産へ移行できました。
