VA/VE事例

応力軽減の工程設計

BEFORE

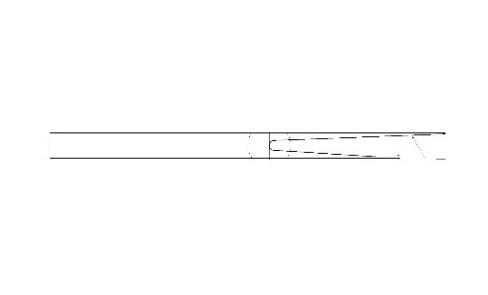

深いV溝形状の加工時に、 ワイヤーカットを使用した粗加工後、応力による変形が発生してしまい、切削仕上げ工程が不可能となってしまいました。

AFTER

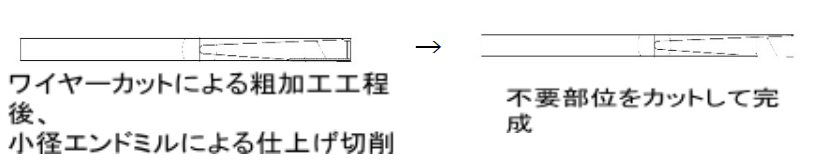

深いV溝形状の加工時に、 ワイヤーカットの粗加工では、余肉を持たせてV字の先端をブリッジで繋げて応力による変形抑えた状態のまま切削仕上げを行い、最後にブリッジ部分を切り離してV字を完成させました。

POINT

応力による変形を抑えることと薄肉による仕上げ切削のビビりを抑える効果があり、大幅な工程変更をせずに製作できました。
